A IWK, HARRO HÖFLIGER/HVS CARTONETTA, TFS 10

Linea llenadora, cerradora y empacadora de tubos (pomos, bisnagas)

MARCA: IWK, Harro Höfliger/HVS

MODELO: Cartonetta, TFS 10

AÑO: 1990, 1995/2014

DESCRIPIÓN:

Sistema de llenado y envasado de tubos de aluminio, compuesto por:

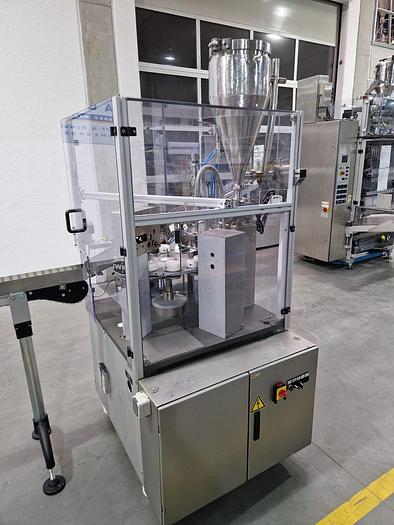

Máquina de llenado y sellado de tubos IWK TFS 10:

• Para tubos de aluminio (doble pliegue, triple pliegue)

• 10 estaciones de soporte de tubos

• Rendimiento de 25 a 60 tubos/min.

• Para tubos de diam. 11-52 mm en función del juego de formatos de portatubos

• Longitud de la vaina del tubo 50-250 mm

• Longitud total del tubo con tapa máx. 280 mm

• Dosificación 2,0-400 ml en función de la bomba dosificadora

• 2 bombas dosificadoras rotativas de paletas, 2-30 ml + 50-150 ml

• 2 discos de leva

• 2 boquillas de llenado, Ø 12 + 19 mm con dispositivo antigoteo

• Almacén de alimentación de tubos

• Estación de centrado de tubos

• Control de la marca de impresión (alineación del tubo con la imagen de impresión)

• Llenado por debajo del nivel

• Gofrado de 1 línea, con números de gofrado

• 1 embudo de llenado, calentable con calefacción eléctrica, 1 embudo de llenado de pared simple

• 2 juegos de formato portatubos para tubos de aluminio (diam. x longitud total) 16,0 x 100 mm + 25,0 x 163 mm

• Mando por contactor

• Conexión el. 400V/50Hz

• También disponible como máquina independiente bajo 02-0753

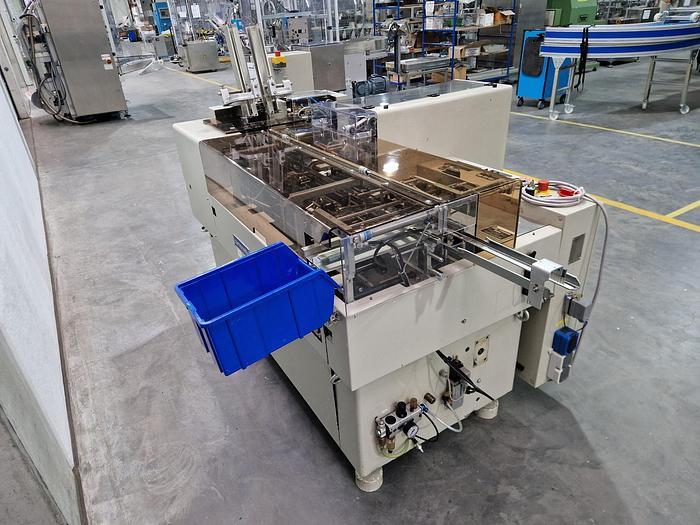

Estuchadora Harro Höfliger/HVS Cartonetta:

• Máquina indexada para solapas remetidas offset por ambas caras

• Gama de formatos W 15 - 80, H 15 - 60, L 50 - 180 mm

• Producción máx. 50 paquetes/min.

• Transportador de entrada de tubos de la llenadora de tubos a la estuchadora, ascendente, ángulo de 90°, año 2014

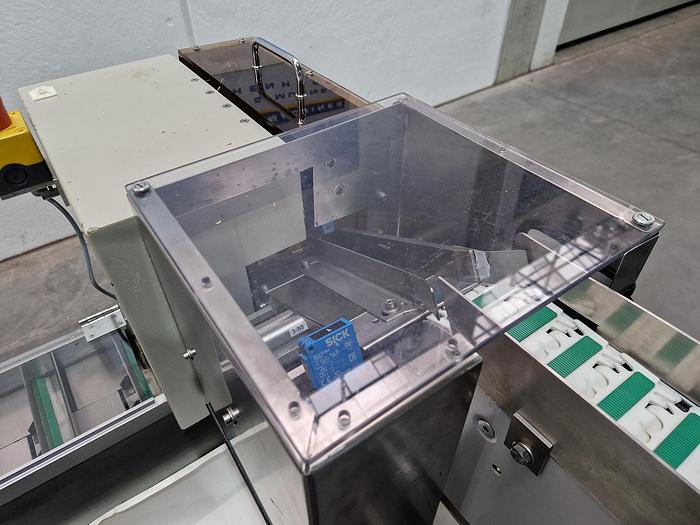

• Estación de transferencia de tubos en la entrada del producto

• Máquina de plegado e inserción de folletos, triple plegado

• Unidad de impresión de gofrado ciego frente al lado de inserción, 2 líneas, sin números de gofrado

• Control de presencia de folletos y presencia de cartón

• Mala expulsión con comprobación de contador de expulsión

• Bomba de vacío

• Carcasa de la máquina con interruptores de seguridad

• PLC Siemens S5-100 U

• Conexión el. 220/400V/50Hz

• La máquina fue revisada por Hohenstein en 1995 y 2014.

• También se ofrece como una sola máquina bajo 04-0266
